天津海灣GST-LD-N8401(Ex)總線隔離式安全柵
簡要描述：
GST-LD-N8401(Ex)總線隔離式安全柵(以下簡稱安全柵)采用隔離式安全柵設計方案，用于連接需接入普通總線的本安編碼產品，組成本質安全型防爆系統。安全柵應安裝在安全區域。
更新時間：2022-12-01 16:33:04- 訪 問 量：45813
一、GST-LD-N8401(Ex)總線隔離式安全柵產品概述
GST-LD-N8401(Ex)總線隔離式安全柵(以下簡稱安全柵)采用隔離式安全柵設計方案，用于連接需接入普通總線的本安編碼產品，組成本質安全型防爆系統。安全柵應安裝在安全區域。
二、GST-LD-N8401(Ex)總線隔離式安全柵產品特點
1.本安側短路不影響非本安側；
2.GST-LD-N8401(Ex)完全用硬件實現信號轉換，信號延遲低。
三、GST-LD-N8401(Ex)總線隔離式安全柵技術參數
| 型號 | GST-LD-N8401(Ex) |
| 工作電壓 | 信號總線電壓：24V； 允許范圍：16V～28V 電源總線電壓：DC24V； 允許范圍：DC20V～DC28V |
| 工作電流 | 總線：電流＜2.5mA DC24V：電流＜150mA |
| 設備容量 | 最多可配接32只本安編碼設備 |
| 本安參數 | Um: 250V Uo：28V Io：115mA Po：0.8W Co：0.083μF Lo：4mH |
| 使用環境 | 溫度： -10℃～+55℃ 相對濕度≤95%，不凝露 |
| 安全柵殼體材料 | PA66 |
| 安全柵重量 | 約0.44kg |
| 安全柵防護等級 | IP30 |
| 安全柵安裝孔距 | 140mm |
| 安全柵外形尺寸 | 150mm×97mm×36mm |
四、GST-LD-N8401(Ex)總線隔離式安全柵結構特征與工作原理

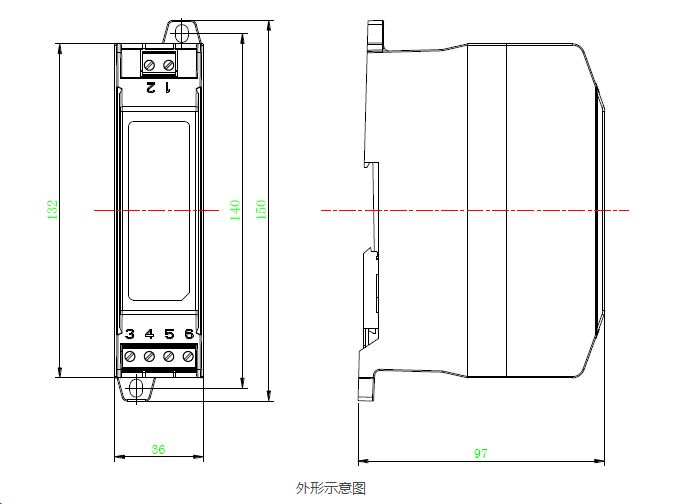

1.安全柵的外形示意圖如圖所示。
2.工作原理
安全柵通過隔離和限能2種方式確保本安側的安全。電源部分用變壓器隔離，信號部分用光耦隔離，本安側輸出端口用穩壓二極管限壓、電阻限流。
五、GST-LD-N8401(Ex)總線隔離式安全柵安裝與接線

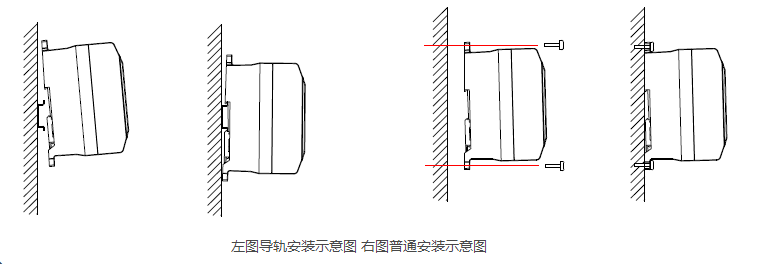

1.安裝：安全柵可以直接安裝于寬度為35mm的標準DIN導軌，如圖所示。在不具備導軌安裝條件時，可以通過上下兩個安裝孔，使用M4螺釘或ST4.2自攻螺釘（可選配塑料膨脹管）進行安裝，如圖所示。
2.接線
安全柵端口通過插拔式端子（包括端子頭和端子座）同其他設備連接，將電纜線安裝在端子頭上后，端子頭正確插在端子座上確定穩固連接即可。
3.端子說明

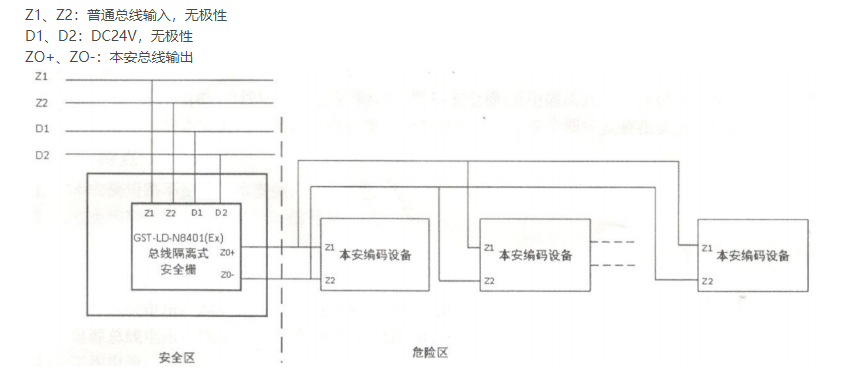

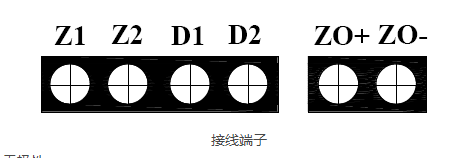

接線端子如下圖所示。
注意：每個安全柵最多可配接32只本安編碼設備；
安全柵應安裝在安全區域，本安側和非本安側接線應分開，并保持一定距離(至少為50mm)。
4.布線要求
信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2。安全柵至本安編碼設備應選用截面積≥1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。
